Plan de masse coté dans les 3 dimensions : guide complet pour la conception précise

Réaliser un plan de masse coté dans les trois dimensions demande une compréhension fine de la parcelle, des contraintes d’urbanisme et des méthodes de modélisation 3D. Ce guide présente une démarche pratique pour obtenir une conception précise, depuis le repérage cadastral jusqu’à la production d’un document exploitable pour une déclaration préalable ou un permis. Les points clés : positionnement sur le fond cadastral, cotations verticales et horizontales, respect des reculs et des règles du PLU, et vérification des hauteurs en relation avec l’existant. Le fil conducteur retenu suit l’exemple d’un projet résidentiel type — la transformation de l’arrière d’une maison pour intégrer une véranda et une petite piscine — afin d’illustrer, étape par étape, la façon dont la géométrie d’un terrain influence les choix d’implantation et la qualité du dessin technique.

• Repérage cadastral : utiliser les données officielles pour placer le bâtiment.
• Cotations 3D : indiquer altitudes, pentes et hauteurs pour éviter les refus.
• Conformité administrative : fournir DPC1 (plan de situation) et DPC2 (plan de masse coté).
• Outils pratiques : appuis et ressources pour dessiner sans logiciel SIG complexe.
• Vérifications : checklist finale avant dépôt en mairie.

Plan de masse coté dans les 3 dimensions — déclaration préalable et repérage cadastral

Le point de départ d’une bonne conception précise est le repérage exact de la parcelle sur le fond cadastral. Les flux de données officiels fournis par les référentiels cadastraux permettent de récupérer les limites parcelaires et l’emprise du bâti existant. Pour l’étude de cas de Mme Moreau, la parcelle a été importée depuis les sources officielles afin de garantir que les axes et limites sont conformes au cadastre. Ce positionnement évite les erreurs d’implantation et facilite la lecture du plan par le service d’urbanisme.

Dans la pratique, il est fréquent d’avoir besoin d’un plan de situation (DPC1) et d’un plan de masse coté (DPC2). Le plan de situation situe la parcelle dans son environnement tandis que le plan de masse coté décrit précisément l’implantation sur la parcelle. Pour gagner du temps, certains outils en ligne proposent de dessiner le DPC1 et le DPC2 en quelques minutes. Par exemple, l’outil de référence pour dessiner sur fond cadastral permet de produire un PDF adapté au dossier, utile pour une déclaration préalable de travaux. Un guide en ligne explique pas à pas comment faire un plan de masse, ce qui est pratique pour des projets simples comme une serre, une véranda ou une piscine (outil Plan de masse facile).

Procédure pour un repérage fiable

1) Importer les données cadastrales officielles et vérifier les limites avec la mairie si un doute subsiste. 2) Positionner l’existant (habitation, annexes, accès) et l’axe nord. 3) Dessiner l’implantation du projet à l’échelle choisie et reporter les distances aux limites. 4) Indiquer les dimensions et l’emprise au sol prévue. Ces étapes s’accompagnent d’un relevé des hauteurs au niveau du sol naturel et du sol fini afin de préparer les cotations verticales.

Pour l’exemple, la véranda de Mme Moreau a été positionnée à 3,5 m de la limite mitoyenne conformément aux prescriptions locales. L’utilisation d’un fond cadastral officiel a permis de vérifier rapidement la conformité des reculs. Cette étape réduit les risques de demandes complémentaires lors de l’instruction du dossier et améliore la lisibilité du plan coté pour l’urbanisme.

Insight : un repérage cadastral rigoureux simplifie la production du plan de masse et prévient les refus administratifs.

Comment faire un plan de masse coté en 3 dimensions ? Méthode et cotations

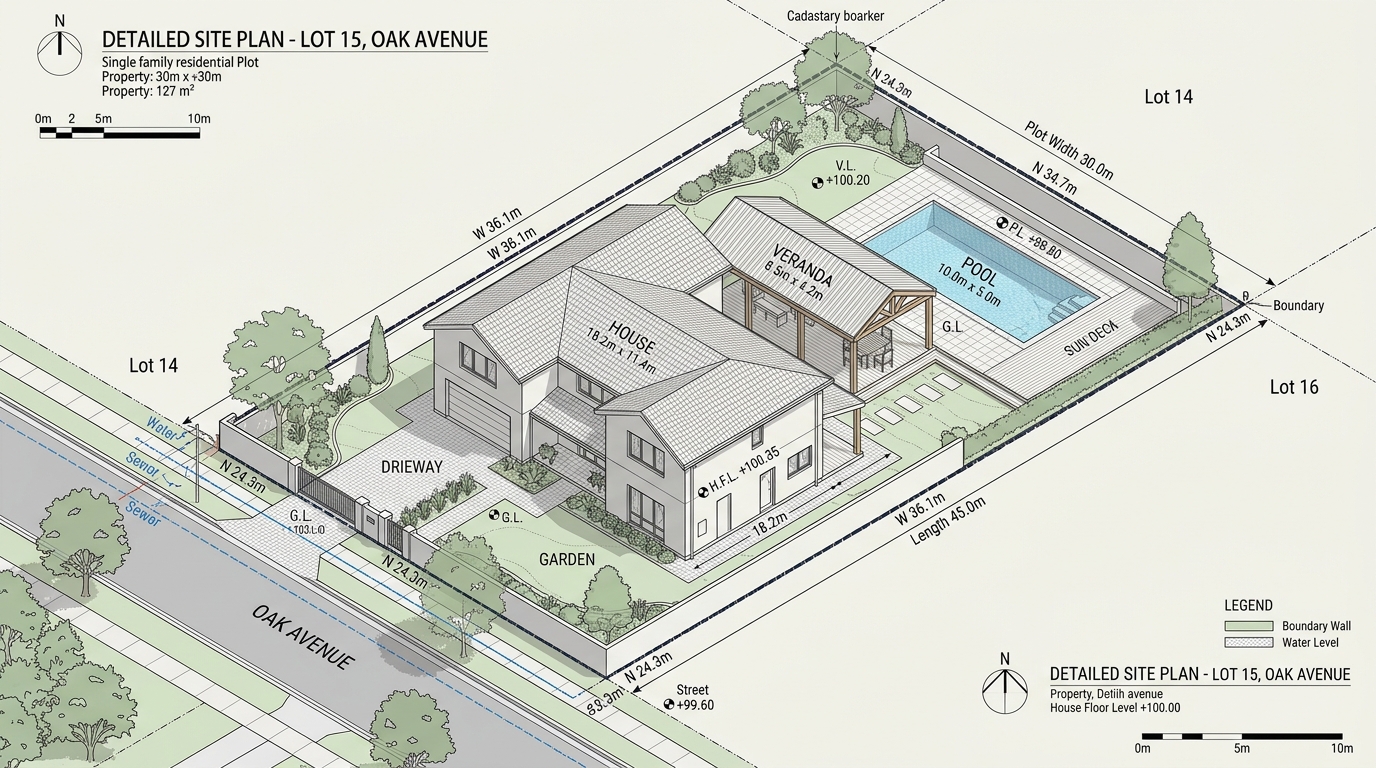

Un plan de masse coté en 3D combine la projection horizontale de l’implantation avec des cotations verticales : altitudes, pentes et hauteurs des éléments. La démarche se décompose en relevé du terrain, dessin de l’implantation, cotation horizontale, puis ajout des cotations verticales (cotes altimétriques). Dans le cas de la véranda et de la piscine, il est nécessaire d’indiquer la différence de niveau entre la maison existante et le fond de fouille de la piscine, ainsi que la hauteur totale de la véranda depuis le sol naturel.

Le dessin technique doit préciser l’échelle, l’orientation nord et les repères topographiques. Les cotations 3D servent à montrer comment le projet modifie le volume existant : l’indication des niveaux du plancher, du faîtage et des seuils est essentielle. Par exemple, pour une véranda ajoutée à une maison de plain-pied, la cote du seuil, la pente du sol fini et la hauteur sous plafond doivent être reportées. Sans ces données, l’instruction peut être retardée.

Exemples concrets de cotations

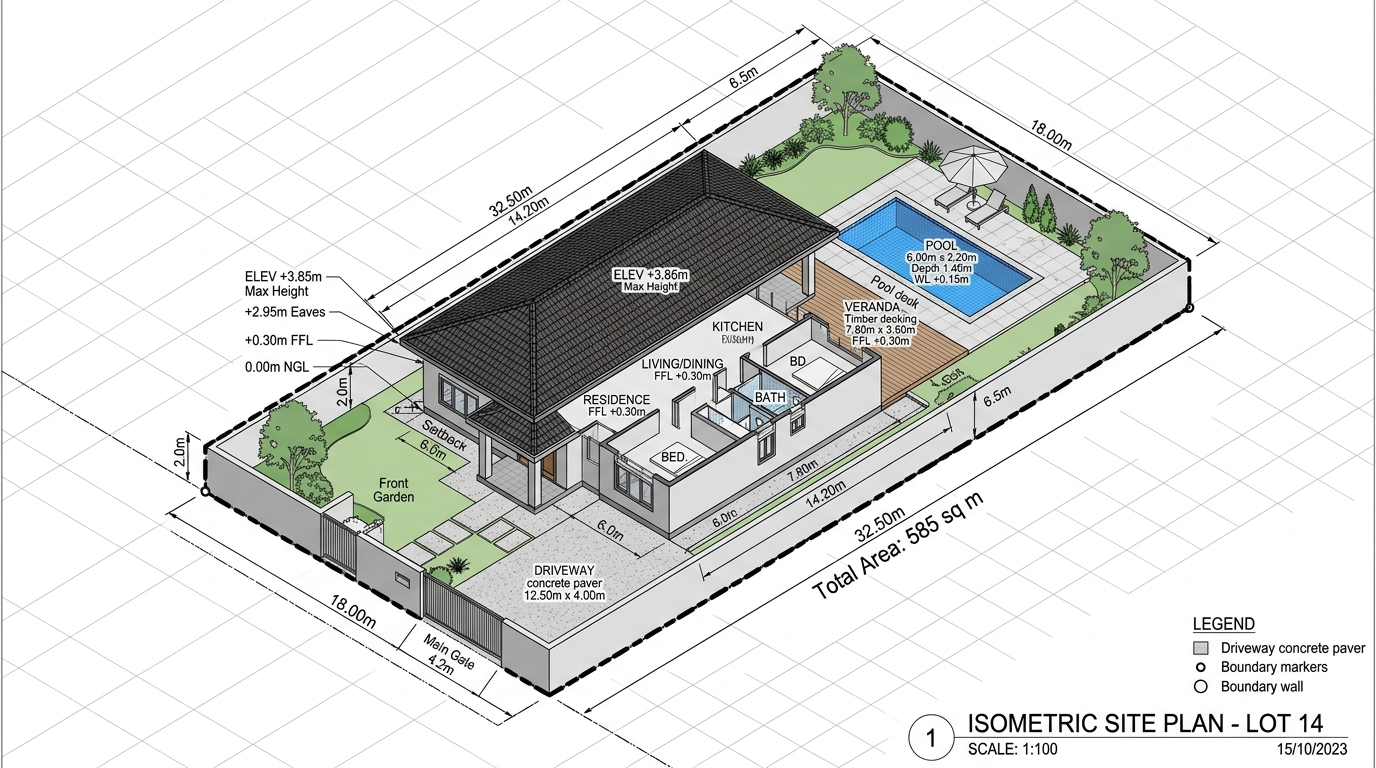

Exemple 1 : Véranda accrochée à la façade — indiquer la cote du sol existant (NGF ou référence locale), la cote du sol fini et la cote du faîtage. Exemple 2 : Piscine enterrée — indiquer la cote du fond de fouille, la cote du bord et la surélévation éventuelle des terrasses. Ces cotations traduisent la géométrie réelle du projet et facilitent la vérification par les services techniques.

Des ressources pratiques expliquent comment réaliser un plan de masse pour une demande de permis ou une déclaration préalable, avec des modèles et des exemples conformes aux exigences 2026 (guide pour faire un plan de masse).

Insight : la précision des cotations 3D conditionne la compréhension du volume projeté et évite les rejets de dossier.

Éléments obligatoires d’un plan de masse coté en trois dimensions et vérifications administratives

Pour une demande de déclaration préalable ou un permis, le plan de masse doit comporter plusieurs éléments obligatoires : le Nord, l’échelle, les limites de propriété, l’implantation du projet, les distances aux limites et aux constructions voisines, l’emprise au sol, et les hauteurs. Dans le contexte règlementaire, la nature du projet (véranda, abri, extension) détermine les pièces à fournir : DPC1, DPC2, parfois DPC3 suivant la commune. Les règles locales du PLU et le règlement national d’urbanisme donnent les précisions nécessaires sur les reculs et les hauteurs.

La checklist suivante aide à contrôler la complétude du dossier :

• Présence du Nord et de l’échelle.
• Fond cadastral officiel et limites parcellaire.
• Cotations horizontales et verticales (cotations 3D).
• Indication de l’emprise au sol et des surfaces créées.
• Repérage des réseaux et accès.

Élément	À inclure	Raison
Nord	Oui	Orientation et ombrages
Échelle	Oui	Lecture fiable des cotes
Cotations 3D	Oui	Vérification des hauteurs et volumes
Fond cadastral	Oui	Conformité parcel aire

En pratique, il est utile de s’appuyer sur des modèles et des exemples conformes pour 2026 : certains sites proposent des exemples PCMI2 et des PDF prêts à l’emploi, ce qui peut accélérer la constitution du dossier (exemple et modèles).

Insight : vérifier chaque élément selon la checklist évite les allers-retours avec la mairie et garantit une lecture claire par les services.
