Topographie : Fondamentaux et Principes Clairs

La topographie se présente comme une discipline mêlant rigueur mathématique et sens pratique, destinée à traduire la réalité du terrain en représentations exploitables. Elle englobe la prise de mesures précises, le traitement des données et la production de plans et cartes qui informent la conception, l’implantation et la gestion des ouvrages. À l’ère des GNSS, du Lidar et des stations totales motorisées, la topographie moderne conjugue héritage historique et technologies avancées pour répondre aux besoins des chantiers, des cadastres et des études environnementales.

Objectif : mesurer et représenter le relief et les détails d’une zone donnée.
Méthodes : nivellement, relevés GNSS, photogrammétrie, Lidar.
Produits : carte topographique, plans d’implantation, modèle numérique de terrain (MNT).
Référence : système de projection (en France, projection Lambert) et système altimétrique (IGN 69/NGF).
Usages : urbanisme, génie civil, spéléologie, bathymétrie, SIG.

Définition de la topographie et rapport à la géodésie

La topographie se définit comme l’ensemble des procédés permettant de mesurer et de représenter sur un plan les formes et les détails visibles d’un terrain. Elle vise à situer précisément des éléments naturels et artificiels, qu’il s’agisse d’un talus, d’un bâtiment ou d’un réseau hydrographique. Cette discipline s’inscrit dans un continuum scientifique où la géodésie fournit les références mathématiques et physiques nécessaires pour situer les points dans un système de coordonnées cohérent.

Historiquement, la topographie a des racines anciennes : les Égyptiens réalisaient des cadastres pour restaurer les limites après les crues du Nil, tandis que les Romains formalisaient l’arpentage pour borner les terres et implanter routes et ouvrages. L’évolution technique a suivi un long chemin, de la planchette et du goniographe à l’apparition du théodolite au XVIIe siècle, puis aux tachéomètres électroniques et aux systèmes GNSS à la fin du XXe siècle.

Distinction entre cartographie, topographie et géodésie

La cartographie est l’art et la technique de représenter des surfaces sur un support plat, en faisant des choix de projection et de symbolisation. La topographie, plus proche du terrain, produit les données de base — levés, points cotés, courbes de niveau — qui alimentent ensuite la cartographie. La géodésie, quant à elle, établit les canevas de référence horizontaux et verticaux (points géodésiques, repères de nivellement) qui garantissent la cohérence entre levés locaux et systèmes nationaux.

Par exemple, en France, la projection de référence utilisée pour de nombreux travaux est la projection Lambert, qui permet d’exprimer les coordonnées projetées avec une erreur de l’ordre du décimètre pour des travaux locaux. Le système altimétrique national, l’IGN 69, définit le niveau zéro (NGF) pris au marégraphe de Marseille. Ces cadres sont indispensables pour qu’un levé réalisé aujourd’hui soit compatible avec des plans et des repères anciens ou futurs.

L’articulation entre ces disciplines est illustrée par les centres nationaux d’information géographique, qui centralisent cartes, cadastres et modèles numériques. Pour approfondir ces distinctions et consulter des cours introductifs, des ressources pédagogiques comme celles disponibles sur un cours complet d’introduction à la topographie ou la synthèse présente sur la page Topographie de Wikipédia offrent des points d’appui théoriques et historiques.

En bref, la topographie convertit en éléments mesurables le relief et la disposition des objets, la géodésie ancre ces mesures dans un système global et la cartographie en fait des représentations destinées à la lecture et à l’action. Insight clé : sans référence géodésique stable, un levé local perdrait sa pérennité et son utilité.

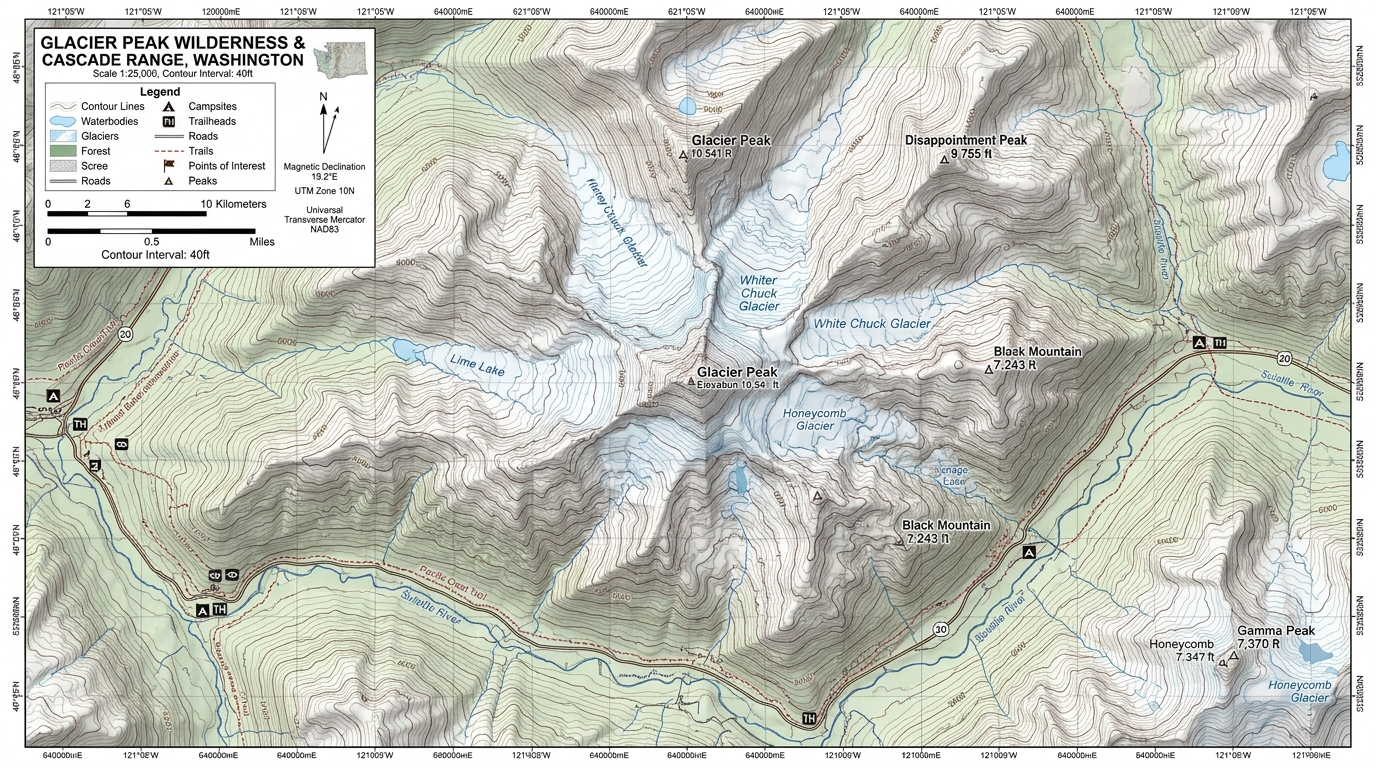

découvrez les fondamentaux de la topographie avec une définition claire et les principes de base expliqués simplement pour mieux comprendre cette discipline essentielle.

Principes de mesure : nivellement, altitude et levé topographique

Le coeur opérationnel de la topographie repose sur des principes de mesure précis. Le nivellement vise à déterminer les altitudes relatives et absolues des points d’un terrain, en établissant des points cotés et des repères de nivellement. Le nivellement peut être géométrique (niveau optique ou numérique), trigonométrique (mesure d’angles et de distances) ou géodésique (réseau de nivellement d’ordres supérieurs).

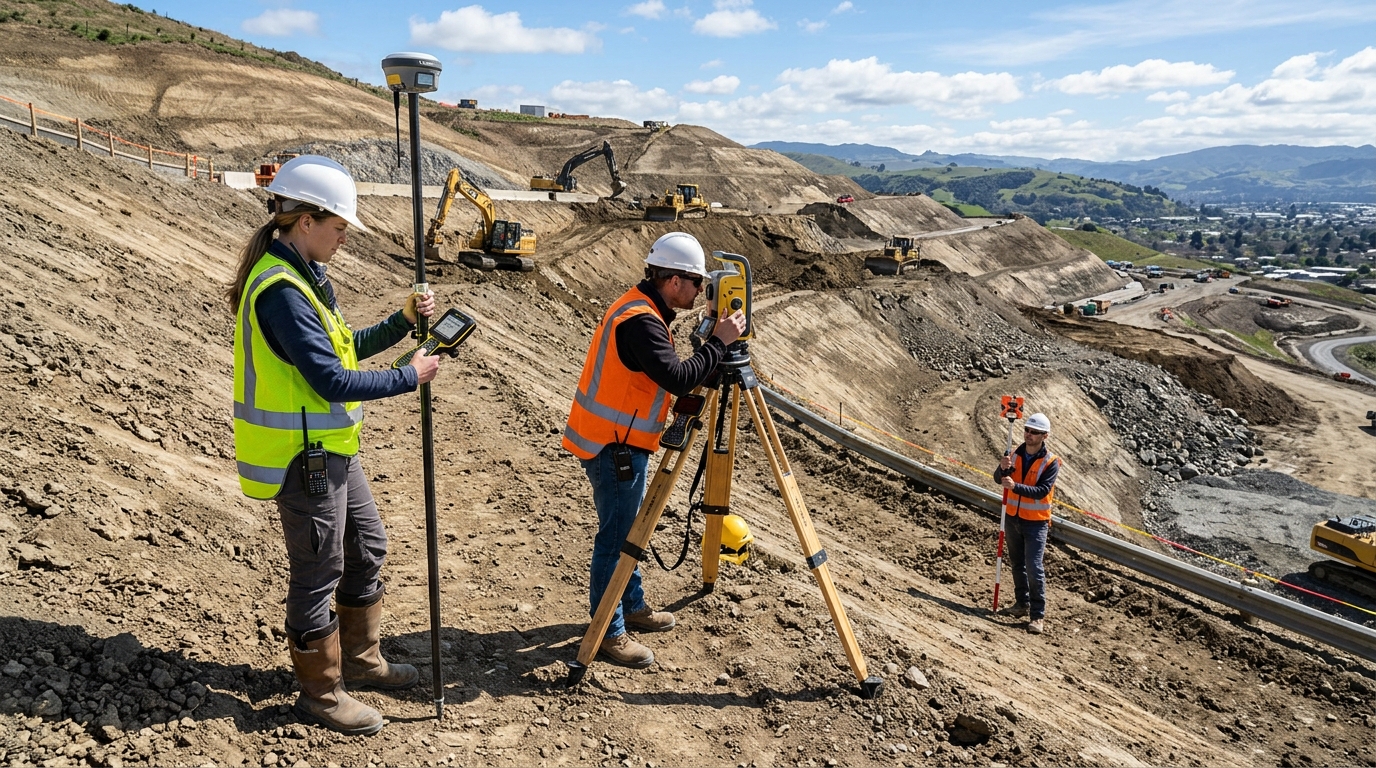

Un levé topographique typique commence par l’implantation d’un réseau de base : points géodésiques connus, repères de nivellement et stations temporaires. La prise de données se fait ensuite par des instruments adaptés au contexte : station totale pour l’angle et la distance, récepteur GNSS pour un positionnement rapide en planimétrie, ou niveau de précision pour les travaux d’altimétrie. Les relevés intègrent systématiquement des points cotés qui indiquent les altitudes mesurées.

Méthodes et instruments

Le choix de la méthode dépend de l’exactitude requise et du milieu. Parmi les instruments courants :

Station totale : mesure angulaire et distancemètre électronique pour levés topométriques.
GNSS/GPS/RTK : positionnement rapide et planimétrique, utile pour réseaux étendus et repères de chantiers.
Niveau optique ou numérique : nivellement de haute précision pour établir des altitudes de référence.
Télémètre laser et Lidar : acquisition dense de points pour modèles 3D et nuages de points.

Instrument	Usage principal	Précision typique
Station totale	Levé topographique détaillé	±(2-5 mm + 2 ppm)
GNSS RTK	Positionnement planimétrique rapide	±(1-2 cm en RTK)
Niveau numérique	Nivellement altimétrique	±0.3 mm/km
Lidar / Scanner 3D	Nuage de points 3D dense	±(1-5 cm selon capteur)

Lors de la conception d’un ouvrage (route, pont, canal), le levé doit fournir une planimétrie et une altimétrie cohérentes. Les courbes de niveau sont alors dérivées du modèle numérique du terrain (MNT) et traduites sur la carte topographique à l’échelle demandée. Un levé de chantier pour une route exigera souvent des courbes de niveau serrées dans les zones abruptes pour rendre compte du relief et orienter les pentes.

Exemple pratique : une équipe fictive, le bureau « TopoAlta », réalise un levé pour l’implantation d’une voie d’accès. Après repérage des points géodésiques et nivellement du fond de vallée, la combinaison d’un GNSS en mode RTK et d’une station totale permet d’obtenir rapidement les positions planimétriques et altimétriques. Les données sont ensuite traitées pour produire des points cotés et des courbes de niveau au pas choisi.

En fin de chaîne, le traitement des mesures comprend la compensation des erreurs par nivellement bouclé, l’ajustement des réseaux et la vérification croisée entre méthodes. Insight clé : la précision d’un levé dépend autant de la méthode que de la cohérence des repères et du traitement mathématique appliqué.

Cartographie et projection : convertir le relief en carte utilisable

La projection cartographique transforme une portion de la surface terrestre, intrinsèquement courbée, en une feuille plane. Ce processus induit des compromis entre conservation des angles, des surfaces ou des distances. En France, la projection Lambert est utilisée pour de nombreux travaux afin de limiter les distorsions sur des zones nationales ou régionales.

La carte topographique combine la planimétrie (positions horizontales) et l’altimétrie (courbes de niveau, points cotés). L’échelle choisie détermine la lisibilité du détail : les cartes au 1/25 000 montrent chemins, forêts et courbes de niveau utiles aux randonneurs, tandis que des plans de chantier exigent des échelles plus grandes pour indiquer l’emplacement exact des ouvrages.

Courbes de niveau, isohypses et symbolisation

Les courbes de niveau relient des points de même altitude et permettent d’apprécier visuellement le relief. Leur pas (intervalle d’altitude entre deux courbes) est choisi en fonction du relief : petits pas pour des terrains plats afin de montrer de faibles variations, pas plus grands pour des régions montagneuses pour éviter la surcharge d’information.

Des outils comme le curvimètre ou le planimètre aident encore aujourd’hui certains praticiens à mesurer des distances ou des surfaces sur des cartes papier. Toutefois, l’usage des SIG et des logiciels de DAO permet une automatisation complète : extraction de courbes, interpolation du MNT, génération d’ombrages et calculs de volume.

Pour des approfondissements techniques sur la fabrication des cartes et la relation entre topographie et cartographie, plusieurs ressources pédagogiques accessibles en ligne offrent des synthèses et des exercices pratiques, telle que la page pédagogique Introduction à la topographie ou des présentations spécialisées sur la carte et le profil topographiques.

Un cas concret illustre l’enjeu : le tracé d’un nouveau pont exige une carte topographique précise qui intègre la bathymétrie du lit de la rivière, la pente des rives et les contraintes de défense contre les crues. La sélection d’une projection adéquate et d’une échelle pertinente conditionne la qualité des plans d’implantation et des études d’impact.

Insight clé : la projection n’est pas un détail administratif; elle conditionne la fidélité spatiale des plans et la pertinence des décisions d’ingénierie.

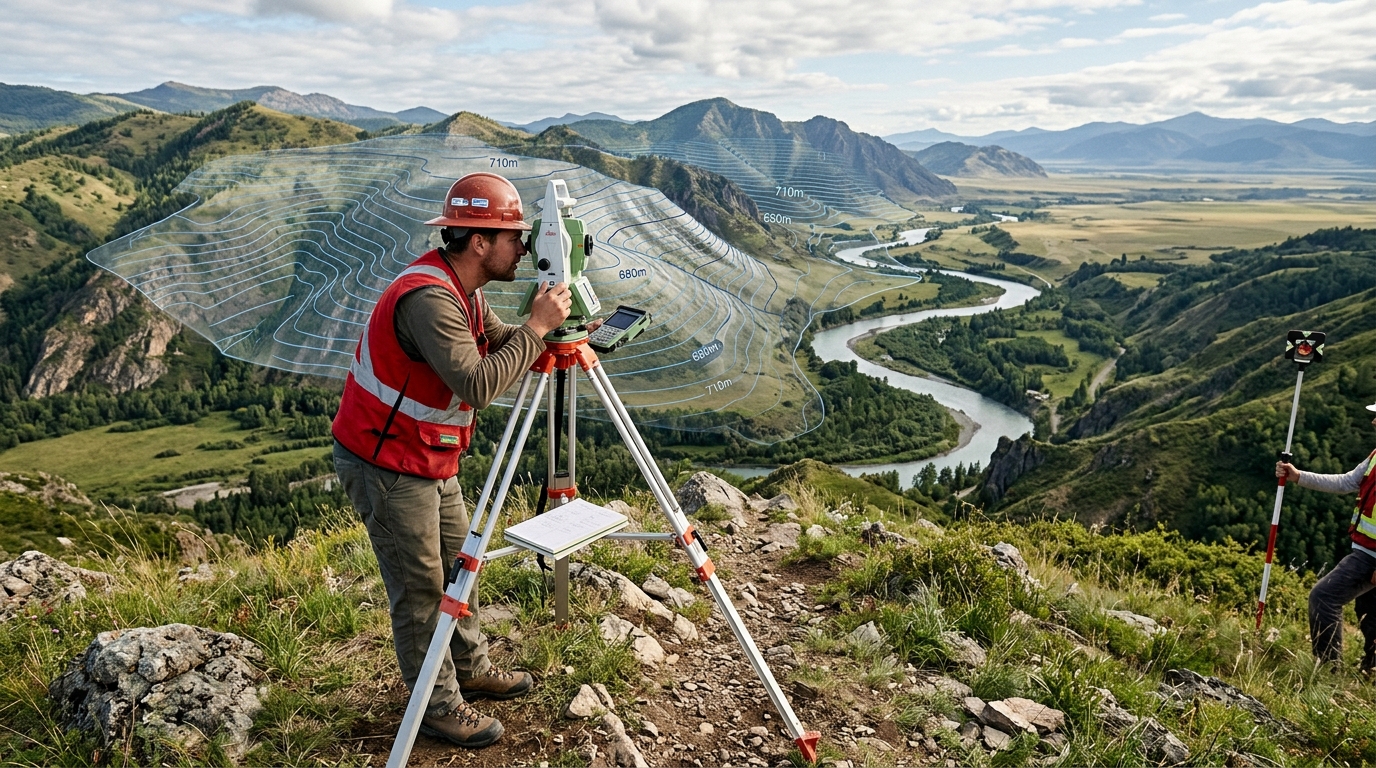

découvrez la définition et les principes fondamentaux de la topographie, expliqués de manière claire pour mieux comprendre cette discipline essentielle.

Techniques modernes : Lidar, photogrammétrie, scanner 3D et SIG

Les avancées technologiques ont profondément transformé la pratique de la topographie depuis la fin du XXe siècle. La convergence de l’électronique, de l’informatique et des capteurs a permis d’automatiser l’acquisition et le traitement des données : stations totales motorisées, GNSS multiconstellation (GPS, Galileo, GLONASS, Beidou), télémétrie laser et scanners 3D.

La photogrammétrie, aérienne ou terrestre, extrait des coordonnées 3D à partir d’images superposées, tandis que la lasergrammétrie ou Lidar balaye une scène pour produire des nuages de points très denses. Ces nuages servent à générer des modèles numériques de terrain et des coupes topographiques exploitables en BIM et SIG.

Bathymétrie et lidar bathymétrique

La bathymétrie complète l’hypsométrie pour étudier les fonds aquatiques. Les méthodes traditionnelles (sondeur) peuvent être couplées au GPS pour géoréférencer les profondeurs. Le lidar bathymétrique, utilisant une longueur d’onde bleue-verte, pénètre l’eau claire pour acquérir des données sous-marines, ouvrant des perspectives pour les études côtières et portuaires.

Le traitement de ces masses de données nécessite des workflows robustes : filtrage des bruits, classification des points (sol, végétation, bâtiments), génération des MNT et export vers les SIG pour analyses complémentaires (pentes, expositions, volumes). L’intégration des données topométriques et topométriques-cadastrales permet des productions fiables pour l’urbanisme et l’ingénierie.

<!– Convertisseur d'échelle pour article "Définition et principes de base de la topographie expliqués" – Bloc prêt à copier/coller (pas de ni complets) – Hauteur maximale compacte (ne dépasse pas 2000px) – Aucune API externe nécessaire pour ce convertisseur. (Si un jour besoin d’API : utiliser uniquement des APIs publiques et gratuites.) –>

Convertisseur d’échelle (plan → distance réelle)

Entrez l’échelle sous la forme 1/N (ex. 1/25000) et la distance mesurée sur le plan (par défaut en mm). Le résultat est en mètres.

Échelle (forme acceptée : 1/N, 1:N, N, ou 1 N)

Exemples valides : 1/25000, 1:25000, 25000

Distance sur le plan

mm cm m

Par défaut en mm. Le convertisseur gère aussi cm et m (sera converti en mm avant calcul).

Résultat

— m

—

Afficher le détail du calcul

Guide rapide : 1) saisir l’échelle sous la forme 1/N ; 2) saisir la distance sur plan ; 3) multiplier par N et diviser par 1000 pour obtenir des mètres.

/* Convertisseur d’échelle (JS) – Toutes les chaînes sont en français et éditables ci-dessous. – Pas d’API externe nécessaire. – Logique : parse l’échelle pour obtenir N (ex: « 1/25000 » → N=25000) convertit la distance entrée en millimètres si besoin calcule distance réelle en mètres : metres = (distance_mm * N) / 1000 – Accessibilité : aria-live pour le résultat, labels présents. – Performances : code léger, pas de dépendances additionnelles. */ /* — Chaînes faciles à modifier — */ const TEXTE = { resultatNonDisponible: ‘— m’, copieOK: ‘Résultat copié !’, copieKO: ‘Impossible de copier’, erreurEchelle: ‘Format d’échelle invalide. Utilisez ex. 1/25000 ou 25000’, erreurDistance: ‘Entrez une distance valide (>= 0)’, btnCopierAriaDisabled: ‘Aucun résultat à copier’ }; /* — Sélecteurs DOM — */ const inputEchelle = document.getElementById(‘input-echelle’); const inputDistance = document.getElementById(‘input-distance’); const selectUnite = document.getElementById(‘select-unite’); const btnCalculer = document.getElementById(‘btn-calculer’); const btnReinitialiser = document.getElementById(‘btn-reinitialiser’); const btnCopier = document.getElementById(‘btn-copier’); const resultatPrincipal = document.getElementById(‘resultat-principal’); const resultatAuxiliaire = document.getElementById(‘resultat-auxiliaire’); const detailCalcul = document.getElementById(‘detail-calcul’); /* — Utilitaires — */ /** * Parse une chaîne d’échelle et retourne N (le dénominateur). * Accepte : « 1/25000 », « 1:25000 », « 25000 », « 1 25000 », « 1 / 25000 » * Renvoie nombre entier positif, ou null si invalide. */ function extraireNDeEchelle(texte) { if (!texte) return null; const t = texte.toString().trim(); // formats possibles: « 1/25000 », « 1:25000 », « 25000 », « 1 25000″ const regexSlash = /1s*[/:]s*([0-9]+)$/; // capture 25000 const regexJustNum = /^([0-9]+)$/; const regexSpace = /^1s+([0-9]+)$/; let m; if ((m = t.match(regexSlash))) { const n = parseInt(m[1].replace(/s+/g, »), 10); return Number.isFinite(n) && n > 0 ? n : null; } else if ((m = t.match(regexJustNum))) { const n = parseInt(m[1], 10); return Number.isFinite(n) && n > 0 ? n : null; } else if ((m = t.match(regexSpace))) { const n = parseInt(m[1], 10); return Number.isFinite(n) && n > 0 ? n : null; } return null; } /** * Convertit la distance entrée selon l’unité choisie en millimètres. * unit: « mm », « cm », « m » */ function convertirEnMm(valeur, unit) { const v = Number(valorPourCalcul(valeur)); if (!Number.isFinite(v)) return null; switch (unit) { case ‘mm’: return v; case ‘cm’: return v * 10; case ‘m’: return v * 1000; default: return null; } } /** * Normalise la valeur de l’input pour autoriser virgule ou point. */ function valorPourCalcul(val) { if (val === » || val === null || typeof val === ‘undefined’) return NaN; // remplacer virgule par point return String(val).replace(‘,’, ‘.’); } /** * Formate un nombre avec séparateurs et arrondi convivial. */ function formatNombre(value, options) { if (!Number.isFinite(value)) return TEXTE.resultatNonDisponible; const opts = Object.assign({ maximumFractionDigits: 3 }, options || {}); // Utilisation de l’internationalisation pour séparer les milliers (fr-FR) return new Intl.NumberFormat(‘fr-FR’, opts).format(value); } /* — Logique principale — */ /** * Effectue le calcul et met à jour l’UI. */ function calculerEtAfficher() { // Lire et valider l’échelle const rawEchelle = inputEchelle.value; const N = extraireNDeEchelle(rawEchelle); if (N === null) { resultatPrincipal.textContent = TEXTE.resultatNonDisponible; detailCalcul.textContent = TEXTE.erreurEchelle; disableCopier(); return; } // Lire et valider la distance sur le plan const rawDistance = inputDistance.value; const unit = selectUnite.value; const distanceMm = convertirEnMm(rawDistance, unit); if (distanceMm === null || !Number.isFinite(distanceMm) || distanceMm < 0) { resultatPrincipal.textContent = TEXTE.resultatNonDisponible; detailCalcul.textContent = TEXTE.erreurDistance; disableCopier(); return; } // Calcul : metres = (distance_mm * N) / 1000 const metres = (distanceMm * N) / 1000; // Calculs auxiliaires const kilometres = metres / 1000; const centimetresReel = metres * 100; // Mise à jour UI resultatPrincipal.textContent = formatNombre(metres, { maximumFractionDigits: 4 }) + ' m'; resultatAuxiliaire.innerHTML = `

${formatNombre(kilometres, { maximumFractionDigits: 6 })} km

${formatNombre(centimetresReel, { maximumFractionDigits: 2 })} cm

`; // Détail du calcul (lisible pour l’utilisateur) const detail = [ `Échelle utilisée : 1 / ${formatNombre(N, { maximumFractionDigits: 0 })}`, `Distance sur le plan (convertie en mm) : ${formatNombre(distanceMm, { maximumFractionDigits: 3 })} mm`, », `Formule appliquée : distance réelle (m) = (distance_plan_mm × N) ÷ 1000`, `Calcul : (${formatNombre(distanceMm, { maximumFractionDigits: 3 })} × ${formatNombre(N, { maximumFractionDigits: 0 })}) ÷ 1000 = ${formatNombre(metres, { maximumFractionDigits: 6 })} m` ].join(‘n’); detailCalcul.textContent = detail; enableCopier(); } /* — Boutons auxiliaires — */ function reinitialiserFormulaire() { inputEchelle.value = ‘1/25000’; inputDistance.value = ‘100’; selectUnite.value = ‘mm’; resultatPrincipal.textContent = TEXTE.resultatNonDisponible; resultatAuxiliaire.textContent = ‘—’; detailCalcul.textContent = »; disableCopier(); } function enableCopier() { btnCopier.removeAttribute(‘aria-disabled’); btnCopier.classList.remove(‘opacity-50’); btnCopier.setAttribute(‘aria-disabled’, ‘false’); } function disableCopier() { btnCopier.setAttribute(‘aria-disabled’, ‘true’); btnCopier.classList.add(‘opacity-50’); } /* Copier le résultat dans le presse-papiers */ async function copierResultat() { const disabled = btnCopier.getAttribute(‘aria-disabled’) === ‘true’; if (disabled) return; const textToCopy = resultatPrincipal.textContent + ‘ (‘ + resultatAuxiliaire.textContent.replace(/n/g, ‘ ‘) + ‘)’; try { await navigator.clipboard.writeText(textToCopy); // Indication visuelle courte const prev = btnCopier.textContent; btnCopier.textContent = TEXTE.copieOK; setTimeout(() => { btnCopier.textContent = prev; }, 1500); } catch (e) { btnCopier.textContent = TEXTE.copieKO; setTimeout(() => { btnCopier.textContent = ‘Copier le résultat’; }, 1500); } } /* — Événements — */ btnCalculer.addEventListener(‘click’, calculerEtAfficher); btnReinitialiser.addEventListener(‘click’, reinitialiserFormulaire); btnCopier.addEventListener(‘click’, copierResultat); // Calculer en appuyant sur Enter dans un des champs inputEchelle.addEventListener(‘keydown’, (e) => { if (e.key === ‘Enter’) calculerEtAfficher(); }); inputDistance.addEventListener(‘keydown’, (e) => { if (e.key === ‘Enter’) calculerEtAfficher(); }); // Calcul automatique lors d’un changement rapide (délais pour éviter calculs inutiles) let timerAuto = null; [inputEchelle, inputDistance, selectUnite].forEach(el => { el.addEventListener(‘input’, () => { clearTimeout(timerAuto); timerAuto = setTimeout(calculerEtAfficher, 600); }); }); // Initialisation reinitialiserFormulaire(); // Option : calcul de départ pour les valeurs par défaut setTimeout(calculerEtAfficher, 200); /* — Notes / informations pour développeur (FR) — – Cette composante ne nécessite aucune API externe. – Si vous souhaitez forcer un affichage sans tailwind, adaptez les classes CSS ci-dessus. – Pour modifier les textes d’interface, ajustez l’objet TEXTE. ———————————————– */

Exemple d’application : lors d’un relevé d’une carrière, le scanner 3D permet de quantifier les volumes extraits en générant un MNT avant et après les opérations. Les écarts calculés entre deux levés donnent les volumes de matériaux déplacés avec une précision dépendant du capteur et des contrôles terrain.

Les flux de travail modernes s’appuient sur des logiciels de photogrammétrie, des plateformes de gestion de nuages de points et des SIG pour produire des livrables utiles aux ingénieurs, urbanistes et gestionnaires. Les gains en précision et en temps font du Lidar et de la photogrammétrie des outils incontournables pour les grands projets en 2026.

Insight clé : la combinaison de capteurs variés et d’un traitement rigoureux élève la topographie moderne au rang d’outil stratégique pour la modélisation et la prise de décision.

Applications pratiques, cadastre et aspects réglementaires de la topographie

La topographie s’inscrit aussi dans un cadre réglementaire et pratique fort. Le rôle du topographe ou du géomètre varie selon les missions : relevés descriptifs, plans d’implantation, relevés cadastraux ou missions d’expertise légale. La distinction entre topographe et géomètre-expert tient au pouvoir d’établir des documents à valeur juridique ; le géomètre-expert dispose d’une compétence reconnue pour borner des propriétés et produire des plans opposables.

Les documents topographiques sont au service de l’urbanisme et de la propriété. Par exemple, l’élaboration d’un plan de masse côté en trois dimensions est essentielle pour l’obtention d’un permis de construire et pour visualiser l’implantation prévue. Des guides pratiques et des explixations techniques disponibles en ligne détaillent ces usages, notamment la définition et l’utilisation du plan de masse sur un guide pratique et la présentation du métier sur le rôle du géomètre.

Bornage, servitudes et prise en compte réglementaire

Les levés topographiques servent notamment au bornage des propriétés. La pose de bornes et la préparation d’un dossier de bornage suivent des procédures encadrées : les repères doivent être établis avec précision, et la documentation fournie doit satisfaire l’administration et les tribunaux en cas de litige. Des ressources pratiques récentes expliquent les usages et obligations liés aux bornes et à la servitude, utiles pour les professionnels et les propriétaires.

Autre application courante : l’étude des servitudes, comme le découlment des eaux pluviales, qui exige une analyse topographique du terrain et des pentes pour proposer des solutions conformes à la jurisprudence et aux règles d’urbanisme. De plus, la connaissance du relief et de l’altitude des parcelles contribue à l’estimation des coûts et des contraintes techniques associées à un projet.

Implantation d’ouvrages : piquetage, implantation géométrique et contrôle en continu.
Cadastre : mise à jour des plans, intégration aux systèmes nationaux, conformité aux projections et référentiels.
Études environnementales : pentes, expositions, zones inondables et analyses d’érosion.
Spécialités : topographie spéléologique, bathymétrie, topométrie pour modèles numériques.

Étude de cas : une équipe de terrain a été mandatée pour lever un terrain proche d’une zone inondable avant construction d’un lotissement. Le levé a combiné GNSS, nivellement et Lidar pour produire un MNT, les courbes de niveau et un plan de masse 3D. Les résultats ont permis d’anticiper les zones à risque et d’adapter le plan d’implantation. La conformité juridique a été vérifiée via des bornages effectués selon la réglementation en vigueur.

Insight clé : la topographie ne se limite pas à la technique ; elle est au carrefour des enjeux juridiques, économiques et environnementaux, rendant essentielle la maîtrise des référentiels et des procédures.

{« @context »: »https://schema.org », »@type »: »FAQPage », »mainEntity »:[{« @type »: »Question », »name »: »Qu’est-ce qu’une courbe de niveau et comment la produit-on ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Une courbe de niveau relie des points de mu00eame altitude. Elle est issue du2019un modu00e8le numu00e9rique de terrain (MNT) interpolu00e9 u00e0 partir de points cotu00e9s acquis par levu00e9 GNSS, station totale ou Lidar, puis gu00e9nu00e9ru00e9e selon un pas choisi pour lisibilitu00e9 et pru00e9cision. »}},{« @type »: »Question », »name »: »Quelle diffu00e9rence entre nivellement et altitude ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Le nivellement est la mu00e9thode visant u00e0 mesurer des diffu00e9rences d’altitude. Lu2019altitude est la valeur ru00e9sultante, souvent exprimu00e9e par rapport u00e0 un zu00e9ro altimu00e9trique national comme le NGF en France. »}},{« @type »: »Question », »name »: »Quand utiliser le Lidar plutu00f4t que la photogrammu00e9trie ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Le Lidar est privilu00e9giu00e9 pour obtenir un nuage de points dense et pu00e9nu00e9trer une vu00e9gu00e9tation lu00e9gu00e8re ; la photogrammu00e9trie est efficace sur des surfaces bien texturu00e9es et pour des cou00fbts parfois infu00e9rieurs. Le choix du00e9pend du contexte, du degru00e9 de pru00e9cision et de la couverture souhaitu00e9e. »}},{« @type »: »Question », »name »: »Quelles ru00e9fu00e9rences utiliser en France pour un levu00e9 professionnel ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »En France, il est courant du2019utiliser la projection Lambert pour la planimu00e9trie et le systu00e8me IGN 69 (NGF) pour lu2019altimu00e9trie. Les points gu00e9odu00e9siques nationaux garantissent la compatibilitu00e9 des levu00e9s. »}}]}

Qu’est-ce qu’une courbe de niveau et comment la produit-on ?

Une courbe de niveau relie des points de même altitude. Elle est issue d’un modèle numérique de terrain (MNT) interpolé à partir de points cotés acquis par levé GNSS, station totale ou Lidar, puis générée selon un pas choisi pour lisibilité et précision.

Quelle différence entre nivellement et altitude ?

Le nivellement est la méthode visant à mesurer des différences d’altitude. L’altitude est la valeur résultante, souvent exprimée par rapport à un zéro altimétrique national comme le NGF en France.

Quand utiliser le Lidar plutôt que la photogrammétrie ?

Le Lidar est privilégié pour obtenir un nuage de points dense et pénétrer une végétation légère ; la photogrammétrie est efficace sur des surfaces bien texturées et pour des coûts parfois inférieurs. Le choix dépend du contexte, du degré de précision et de la couverture souhaitée.

Quelles références utiliser en France pour un levé professionnel ?

En France, il est courant d’utiliser la projection Lambert pour la planimétrie et le système IGN 69 (NGF) pour l’altimétrie. Les points géodésiques nationaux garantissent la compatibilité des levés.
