Plan de masse définition et utilisation en urbanisme

Plan de masse définition et utilisation en urbanisme : vue d’ensemble indispensable pour localiser un projet urbain sur sa parcelle, vérifier sa conformité avec le zonage et assurer une bonne intégration des infrastructures et de la topographie locale.

• En bref :
• Le plan de masse est une vue aérienne cotée qui localise un projet sur la parcelle et précise l’implantation, les accès, les réseaux et l’occupation du sol.
• Document requis pour un permis de construire (PCMI2) ou une déclaration préalable (DP2), il sert à contrôler le zonage et le respect du cadastre.
• Doit distinguer clairement l’existant et le projeté, indiquer le nord, l’échelle et les cotes en trois dimensions lorsque nécessaire.
• Outils pratiques : relevé topographique, logiciels CAO/DAO et, pour les particuliers, guides en ligne pour apprendre à produire un plan conforme.
• Erreurs fréquentes : absence de cotes, oubli du nord, confusion entre plan cadastral et plan de masse, ce qui retarde l’instruction du dossier.

Plan de masse : définition et rôle en urbanisme

Le plan de masse se définit comme un document graphique à l’échelle qui représente une parcelle vue du dessus et l’ensemble des aménagements projetés. Il permet aux services d’urbanisme d’apprécier immédiatement l’emprise d’un projet urbain, son rapport aux limites de propriété et son insertion dans le contexte du quartier.

Dans le cadre administratif, il est souvent demandé sous la dénomination PCMI2 pour un permis de construire ou DP2 pour une déclaration préalable. Sa fonction principale est de vérifier la conformité du projet aux règles locales d’urbanisme, notamment le zonage, les retraits obligatoires, et l’occupation du sol.

Le plan de masse n’est pas un simple plan cadastral : le cadastre fournit des bases cartographiques, mais le plan de masse doit ajouter des cotes précises, l’implantation exacte des bâtiments projetés, la position des infrastructures telles que les stationnements et les réseaux, ainsi que les accès piétons et véhicules.

Sur le plan technique, il est conseillé d’indiquer l’orientation (flèche du nord), l’échelle graphique et les niveaux topographiques si le relief influe sur l’implantation. Pour un terrain en pente, la topographie devient critique et un relevé altimétrique sera nécessaire afin d’établir des coupes ou des niveaux de référence. Ce type d’information conditionne le dimensionnement des accès, la gestion des eaux pluviales et l’intégration paysagère.

Les enjeux de ce document dépassent la simple conformité administrative. Le plan de masse éclaire les choix d’aménagement du territoire, facilite les arbitrages sur la densité, et permet d’anticiper les besoins en voirie et réseaux. Par exemple, pour un lotissement, la lecture du plan de masse révèle rapidement les possibilités de mutualisation des branchements et la cohérence des voiries internes avec l’urbanisme communal.

En 2026, l’optimisation des plans de masse intègre de plus en plus les enjeux climatiques : orientation pour l’apport solaire, gestion des eaux pluviales par dispositifs d’infiltration et maintien d’espaces perméables. Les instructeurs apprécient une représentation claire des espaces verts et des dispositifs de végétalisation, visant à limiter l’imperméabilisation excessive et à préserver la résilience des quartiers.

De manière pratique, plusieurs ressources permettent de mieux comprendre et réaliser un plan de masse conforme, comme des guides spécialisés qui détaillent la présentation attendue et les pièces du dossier. Pour approfondir la pièce PCMI2, une synthèse utile est disponible sur les éléments du permis de construire, tandis que des explications pratiques s’adaptent aux particuliers sur les principes du plan de masse.

Insight : un plan de masse soigné accélère l’instruction administrative et clarifie la faisabilité technique d’un projet urbain.

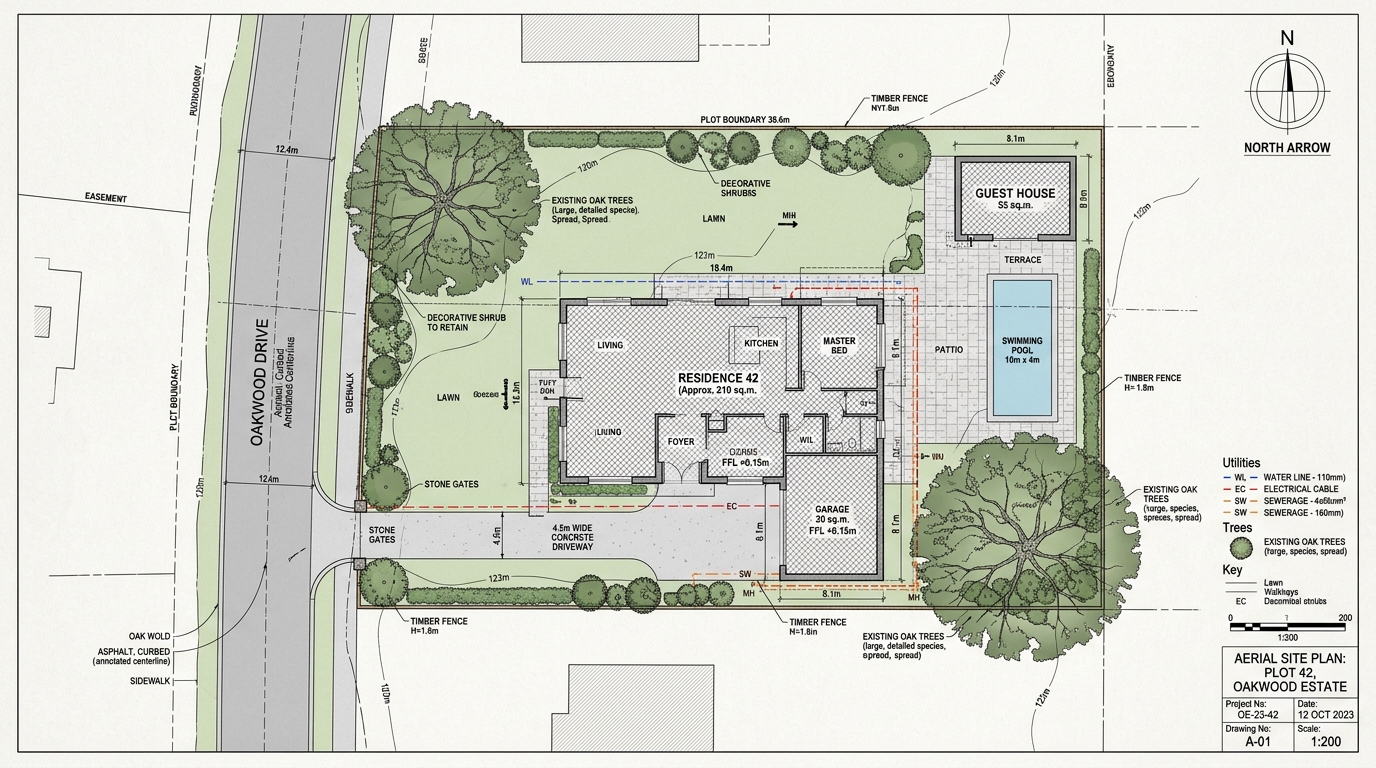

Éléments obligatoires d’un plan de masse pour permis de construire (PCMI2)

Le contenu d’un plan de masse doit répondre à des exigences précises. Pour être recevable, il faut fournir une cartographie qui identifie le terrain, le projet et les aménagements extérieurs. La précision des cotes et la lisibilité sont déterminantes pour éviter des demandes de pièces complémentaires et retards dans l’instruction.

Les éléments essentiels se regroupent en trois blocs : le terrain (limites, accès, cadastre), le projet (implantation, dimensions, hauteurs) et les extérieurs (stationnements, terrasses, réseaux). Chaque élément doit être repéré et mesuré de façon à permettre un contrôle rapide des règles d’urbanisme.

Bloc	Éléments à figurer	Finalité
Terrain	Limites de propriété, voirie, orientation (nord), cadastre	Localiser précisément la parcelle et vérifier les servitudes
Projet	Implantation des constructions, cotes, distances aux limites, hauteurs	Contrôler l’emprise au sol et la conformité au PLU
Extérieurs	Stationnements, accès, clôtures, piscines, espaces verts, assainissement	Vérifier l’accès, le stationnement et la gestion des eaux

Pour les particuliers, la dénomination PCMI2 est souvent mentionnée dans les listes de pièces à joindre au dossier de permis de construire. Les exigences varient lorsque le dossier concerne une déclaration préalable ; la pièce DP2 doit cependant permettre de comparer l’état initial et l’état projeté, notamment pour une extension ou une piscine.

L’échelle du plan est un paramètre clé. Les échelles couramment utilisées sont le 1/500 pour les maisons individuelles, le 1/200 pour des terrains plus restreints ou des détails urbains, et le 1/100 pour des éléments très précis comme une annexe ou une piscine. Il est impératif d’indiquer l’échelle graphique et de coter toutes les distances nécessaires au contrôle.

Un plan de masse sérieux précise aussi les raccordements aux réseaux (eau, électricité, téléphone, tout-à-l’égout) et la destination des surfaces (emprise, surfaces boisées, surfaces perméables). Le cadastre demeure une base utile, mais il ne remplace pas le travail de cotation et de description demandé par l’administration.

En complément, il est conseillé de consulter des ressources techniques qui décrivent pas à pas la cotation tridimensionnelle et la manière de présenter les niveaux. Un guide technique récent explique pourquoi la cotation dans les trois dimensions facilite l’analyse et la conformité technique du projet (guide sur la cotation 3D du plan de masse).

Exemples concrets : pour une extension, le plan doit impérativement distinguer l’existant et le projeté par hachures ou couleurs, indiquer la surface nouvelle créée et la hauteur de la toiture projetée. Pour une piscine, il faudra montrer l’emprise au sol, les accès et la distance aux limites. Ne pas fournir ces éléments induit généralement une demande de pièces complémentaires.

Insight : la clarté et la complétude d’un plan de masse réduisent les allers-retours avec l’administration et permettent une évaluation rapide du respect des règles d’occupation du sol.

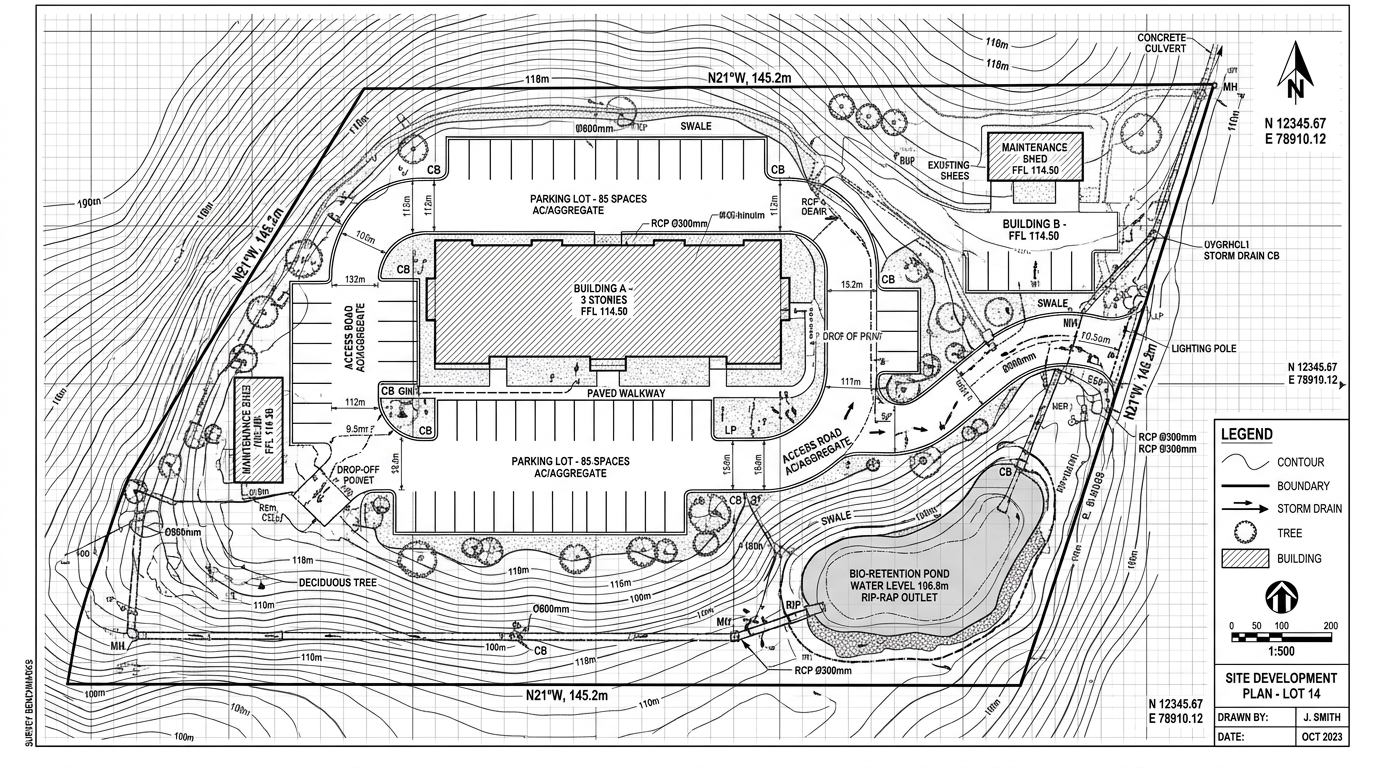

Méthode de réalisation : relevés, échelles et prise en compte de la topographie

La réalisation d’un plan de masse débute par la collecte d’informations : relevé cadastral, relevé topographique, présence d’arbres, éléments bâtis existants et contraintes d’infrastructure. La qualité de ces données conditionne la fiabilité du plan et la pertinence des choix d’implantation.

Sur un terrain en pente, la topographie impose des relevés altimétriques qui serviront à définir des coupes et des niveaux de référence. Les accès, les rampes et la gestion des eaux de ruissellement s’en trouvent directement impactés. Un cas fréquent illustre l’importance d’un relevé précis : une parcelle en coteau où l’accès véhicule nécessite une rampe supérieure aux normes de pente. Sans cotation altimétrique, l’instruction du dossier ne peut valider l’accessibilité.

Les outils modernes facilitent la production d’un plan de masse : logiciels professionnels (AutoCAD, ArchiCAD, Civil 3D) pour les géomètres et architectes, applications grand public pour les projets simples. L’usage d’un géomètre expert garantit la précision des limites issues du cadastre et permet d’obtenir des documents acceptés sans correction. Pour se procurer un plan cadastral et des surfaces à jour, des ressources en ligne expliquent les démarches actuelles (guide d’obtention du plan cadastral).

Procédé recommandé :

• Collecte des sources : cadastre, PLU, servitudes et documents d’urbanisme communaux.
• Relevé sur site : mesures, points altimétriques, implantation des éléments existants.
• Élaboration du plan à l’échelle adaptée et cotation précise des distances et hauteurs.
• Vérification de la conformité au zonage et annotations des branchements et infrastructures.

Chaque étape doit être documentée : photographies, relevés et plans sources. Les erreurs récurrentes proviennent souvent de l’utilisation exclusive du plan cadastral sans adaptation ou du manque de distinction entre l’état existant et l’état projeté. Un exemple concret : un particulier fournissant uniquement un extrait cadastral se voit demander systématiquement un plan de masse détaillé par le service instructeur.

La question des échelles est déterminante pour la lisibilité : 1/500 pour un lot simple, 1/200 pour des configurations urbaines serrées. L’échelle doit permettre de lire facilement les distances aux limites et les accès. En secteur protégé, l’indication des matériaux extérieurs ou de la végétation existante peut devenir une exigence supplémentaire.

Outil pratique : le recours à une simulation numérique permet d’anticiper l’impact d’un projet sur l’occupation du sol et les infrastructures adjacentes. Pour visualiser des techniques et méthodologies, des vidéos explicatives complètent les enseignements théoriques.

/* Script de l’infographie interactive « Plan de masse ». – Toutes les chaînes sont en français et facilement modifiables via la variable `textes`. – Pas d’API externe utilisée (outil autonome). Si vous souhaitez brancher une API (ex: cadastre), ajoutez l’URL ici et respectez la contrainte de gratuité. – Performance : code léger, dessine sur canvas sans dépendances externes. – Accessibilité : éléments accessibles par clavier; labels et aria ajoutés. */ /* ————————- Texte / données éditables ————————- */ const textes = { titre: « Plan de masse — définition et utilisation », checklist: [ « Vérifier PLU et zonage », « Obtenir plan cadastral », « Réaliser relevé topographique si pente », « Dessiner à l’échelle 1/200-1/500 », « Coter distances aux limites et hauteurs », « Indiquer réseaux et stationnements », « Différencier existant/projeté », « Joindre légende, nord et échelle graphique » ], legendItems: [ {label: « Bâtiment existant », color: « #334155 »}, {label: « Bâtiment projeté », color: « #16a34a »}, {label: « Réseaux », color: « #f59e0b »}, {label: « Stationnements », color: « #7dd3fc »} ] }; /* ————————- Références DOM ————————- */ const canvas = document.getElementById(« plan-canvas »); const ctx = canvas.getContext(« 2d »); const checklistEl = document.getElementById(« checklist »); const progressBar = document.getElementById(« progress-bar »); const progressText = document.getElementById(« progress-text »); const scaleSelect = document.getElementById(« scale-select »); const scaleValueEl = document.getElementById(« scale-value »); const scaleLengthEl = document.getElementById(« scale-length »); const legendEl = document.getElementById(« legend »); const toggleLegendBtn = document.getElementById(« toggle-legend »); const northEl = document.getElementById(« north-indicator »); const slopeToggle = document.getElementById(« slope-toggle »); const toggleExistingProposed = document.getElementById(« toggle-existing-proposed »); const toggleNetworksBtn = document.getElementById(« toggle-networks »); const exportBtn = document.getElementById(« export-json »); const resetBtn = document.getElementById(« reset-btn »); /* ————————- État de l’outil ————————- */ const state = { scaleDenom: parseInt(scaleSelect.value, 10) || 500, // 200 or 500 layers: { cadastral: true, existing: true, proposed: true, networks: true, parking: true, contours: false, legend: true, north: true, dimensions: true }, checklistCompleted: new Array(textes.checklist.length).fill(false), differentiateExistProj: false }; /* ————————- Initialisation UI ————————- */ function initChecklist() { checklistEl.innerHTML = «  »; textes.checklist.forEach((item, idx) => { const li = document.createElement(« li »); li.className = « flex items-start gap-2 »; const label = document.createElement(« label »); label.className = « flex items-center gap-2 cursor-pointer w-full »; const checkbox = document.createElement(« input »); checkbox.type = « checkbox »; checkbox.className = « h-4 w-4 »; checkbox.checked = state.checklistCompleted[idx]; checkbox.setAttribute(« data-idx », idx); const span = document.createElement(« span »); span.className = « text-sm text-slate-700 dark:text-slate-200 »; span.textContent = item; checkbox.addEventListener(« change », (e) => { const i = Number(e.target.getAttribute(« data-idx »)); state.checklistCompleted[i] = e.target.checked; reactToChecklistItem(i); updateProgress(); }); label.appendChild(checkbox); label.appendChild(span); li.appendChild(label); checklistEl.appendChild(li); }); updateProgress(); } /* Mise à jour progress bar */ function updateProgress() { const total = state.checklistCompleted.length; const done = state.checklistCompleted.filter(Boolean).length; const ratio = Math.round((done / total) * 100); progressBar.style.width = ratio + « % »; progressText.textContent = `${done} / ${total} complété`; } /* Certaines cases contrôlent des couches visuelles */ function reactToChecklistItem(index) { switch (index) { case 0: // Vérifier PLU et zonage -> montrer cadastral / zonage state.layers.cadastral = state.checklistCompleted[index]; break; case 1: // Obtenir plan cadastral -> cadastral state.layers.cadastral = state.checklistCompleted[index]; break; case 2: // Relevé topographique -> contours state.layers.contours = state.checklistCompleted[index] || slopeToggle.checked; break; case 3: // Dessiner à l’échelle -> met en évidence l’échelle (pas de couche) // just visual: flash scale bar flashElement(scaleLengthEl.parentElement); break; case 4: // Coter distances -> dimensions state.layers.dimensions = state.checklistCompleted[index]; break; case 5: // Indiquer réseaux et stationnements state.layers.networks = state.checklistCompleted[index]; state.layers.parking = state.checklistCompleted[index]; break; case 6: // Différencier existant/projeté state.differentiateExistProj = state.checklistCompleted[index]; break; case 7: // Joindre légende, nord et échelle graphique state.layers.legend = state.checklistCompleted[index]; state.layers.north = state.checklistCompleted[index]; break; } render(); } /* Petite animation visuelle pour attirer l’attention */ function flashElement(el) { if (!el) return; el.animate([{ transform: « scale(1) » }, { transform: « scale(1.05) » }, { transform: « scale(1) » }], { duration: 500, easing: « ease-in-out » }); } /* ————————- Dessin sur canvas ————————- */ /* Coordonnées « logique » du plan (unités en mètres). Nous simulerons une parcelle simple. */ const planModel = { parcel: { x: 20, y: 20, w: 160, h: 90 }, // en mètres existingBuildings: [ { x: 40, y: 40, w: 30, h: 20, rotation: 0 } ], proposedBuildings: [ { x: 85, y: 35, w: 45, h: 30, rotation: 0 } ], networks: [ { type: « eau », path: [{x:20,y:70},{x:80,y:70},{x:120,y:50}] }, { type: « assainissement », path: [{x:40,y:20},{x:40,y:80}] } ], parkings: [ { x: 140, y: 40, w: 15, h: 25 } ], contours: [] // generated if slope true }; /* Générer contours (simples lignes) si pente */ function generateContours() { planModel.contours = []; // Simuler 3 courbes de niveau for (let i = 0; i pixel On adapte selon la taille canvas disponible. */ function computeTransform() { const margin = 20; // px // Determine logical bounds from planModel (in meters) const minX = planModel.parcel.x – 10; const minY = planModel.parcel.y – 10; const maxX = planModel.parcel.x + planModel.parcel.w + 10; const maxY = planModel.parcel.y + planModel.parcel.h + 10; const widthMeters = maxX – minX; const heightMeters = maxY – minY; const canvasWidth = canvas.width; const canvasHeight = canvas.height; const scale = Math.min((canvasWidth – margin * 2) / widthMeters, (canvasHeight – margin * 2) / heightMeters); return { tx: minX, ty: minY, scale, margin }; } function mToPx(pt) { const t = computeTransform(); return { x: (pt.x – t.tx) * t.scale + t.margin, y: (pt.y – t.ty) * t.scale + t.margin }; } function drawPlan() { // clear ctx.clearRect(0, 0, canvas.width, canvas.height); // background ctx.fillStyle = getComputedStyle(document.documentElement).getPropertyValue(‘–tw-bg-opacity’) ? ‘#f8fafc’ : ‘#f8fafc’; ctx.fillStyle = ‘#ffffff’; ctx.fillRect(0, 0, canvas.width, canvas.height); const t = computeTransform(); // draw parcel const parcelTopLeft = mToPx({ x: planModel.parcel.x, y: planModel.parcel.y }); const parcelW = planModel.parcel.w * t.scale; const parcelH = planModel.parcel.h * t.scale; ctx.save(); ctx.strokeStyle = « #94a3b8 »; ctx.lineWidth = 2; ctx.setLineDash([6, 4]); ctx.strokeRect(parcelTopLeft.x, parcelTopLeft.y, parcelW, parcelH); ctx.restore(); // cadastral / zoning overlay (if enabled) if (state.layers.cadastral) { ctx.save(); ctx.fillStyle = « rgba(59,130,246,0.04) »; ctx.fillRect(parcelTopLeft.x, parcelTopLeft.y, parcelW, parcelH); ctx.restore(); } // contours (courbes de niveau) if (state.layers.contours) { ctx.save(); ctx.strokeStyle = « #a8a29e »; ctx.lineWidth = 1; ctx.setLineDash([3, 3]); planModel.contours.forEach(c => { ctx.beginPath(); c.path.forEach((p, i) => { const px = mToPx(p); if (i === 0) ctx.moveTo(px.x, px.y); else ctx.lineTo(px.x, px.y); }); ctx.stroke(); // elevation label const mid = mToPx(c.path[Math.floor(c.path.length / 2)]); ctx.fillStyle = « #374151 »; ctx.font = « 10px sans-serif »; ctx.fillText(`${c.elevation} m`, mid.x + 4, mid.y – 4); }); ctx.restore(); } // networks if (state.layers.networks) { ctx.save(); ctx.lineWidth = 2; planModel.networks.forEach(n => { ctx.beginPath(); const color = n.type === « eau » ? « #0ea5e9 » : « #f97316 »; ctx.strokeStyle = color; n.path.forEach((pt, i) => { const px = mToPx(pt); if (i === 0) ctx.moveTo(px.x, px.y); else ctx.lineTo(px.x, px.y); }); ctx.stroke(); }); ctx.restore(); } // parking if (state.layers.parking) { ctx.save(); planModel.parkings.forEach(p => { const pTL = mToPx({ x: p.x, y: p.y }); const w = p.w * t.scale; const h = p.h * t.scale; ctx.fillStyle = « #7dd3fc »; ctx.fillRect(pTL.x, pTL.y, w, h); ctx.strokeStyle = « #0369a1 »; ctx.strokeRect(pTL.x, pTL.y, w, h); }); ctx.restore(); } // existing buildings if (state.layers.existing) { planModel.existingBuildings.forEach(b => { const bTL = mToPx({ x: b.x, y: b.y }); const w = b.w * t.scale; const h = b.h * t.scale; ctx.save(); if (state.differentiateExistProj) { ctx.fillStyle = « #334155 »; } else { ctx.fillStyle = « #475569 »; } ctx.fillRect(bTL.x, bTL.y, w, h); ctx.restore(); }); } // proposed buildings if (state.layers.proposed) { planModel.proposedBuildings.forEach(b => { const bTL = mToPx({ x: b.x, y: b.y }); const w = b.w * t.scale; const h = b.h * t.scale; ctx.save(); if (state.differentiateExistProj) { // hatch-like: fill green and draw dotted border ctx.fillStyle = « #16a34a »; ctx.fillRect(bTL.x, bTL.y, w, h); ctx.setLineDash([4, 3]); ctx.strokeStyle = « #14532d »; ctx.lineWidth = 2; ctx.strokeRect(bTL.x, bTL.y, w, h); } else { ctx.fillStyle = « #16a34a »; ctx.fillRect(bTL.x, bTL.y, w, h); } ctx.restore(); }); } // dimensions (simple) if (state.layers.dimensions) { ctx.save(); ctx.strokeStyle = « #111827 »; ctx.fillStyle = « #111827 »; ctx.font = « 11px sans-serif »; ctx.setLineDash([]); // left distance const a = mToPx({ x: planModel.parcel.x, y: planModel.parcel.y + planModel.parcel.h + 4 }); const b = mToPx({ x: planModel.parcel.x + planModel.parcel.w, y: planModel.parcel.y + planModel.parcel.h + 4 }); ctx.beginPath(); ctx.moveTo(a.x, a.y); ctx.lineTo(b.x, b.y); ctx.stroke(); ctx.fillText(`${Math.round(planModel.parcel.w)} m`, (a.x + b.x) / 2 – 12, a.y – 6); ctx.restore(); } // ANNOTATIONS: north & legend visibility handled outside canvas using DOM elements updateScaleBar(); } /* Met à jour la barre d’échelle affichée */ function updateScaleBar() { scaleValueEl.textContent = state.scaleDenom; // Simple heuristic: show a scale bar of either 5m or 10m depending on denom const chosenMeters = state.scaleDenom === 200 ? 5 : 5; // keep 5 for clarity scaleLengthEl.textContent = `${chosenMeters} m`; } /* ————————- Événements UI ————————- */ scaleSelect.addEventListener(« change », (e) => { state.scaleDenom = parseInt(e.target.value, 10); // change doesn’t affect our internal meter-to-px mapping in this demo, // but we reflect the choice in the displayed label and flash updateScaleBar(); flashElement(scaleLengthEl.parentElement); }); toggleLegendBtn.addEventListener(« click », () => { state.layers.legend = !state.layers.legend; state.layers.north = !state.layers.north; legendEl.classList.toggle(« hidden », !state.layers.legend); northEl.classList.toggle(« hidden », !state.layers.north); toggleLegendBtn.setAttribute(« aria-pressed », String(state.layers.legend)); }); slopeToggle.addEventListener(« change », (e) => { state.layers.contours = e.target.checked; // if the user indicates slope, generate contours if needed if (e.target.checked) generateContours(); render(); }); toggleExistingProposed.addEventListener(« click », () => { state.differentiateExistProj = !state.differentiateExistProj; toggleExistingProposed.setAttribute(« aria-pressed », String(state.differentiateExistProj)); render(); }); toggleNetworksBtn.addEventListener(« click », () => { state.layers.networks = !state.layers.networks; state.layers.parking = !state.layers.parking; toggleNetworksBtn.classList.toggle(« bg-yellow-400 », state.layers.networks); toggleNetworksBtn.classList.toggle(« bg-slate-200 », !state.layers.networks); render(); }); exportBtn.addEventListener(« click », () => { // Prépare résumé JSON du plan const summary = { titre: textes.titre, echelle: `1/${state.scaleDenom}`, couches: {…state.layers}, differentiateExistProj: state.differentiateExistProj, checklist: textes.checklist.map((txt, i) => ({ etape: txt, cochee: !!state.checklistCompleted[i] })) }; const dataStr = « data:text/json;charset=utf-8, » + encodeURIComponent(JSON.stringify(summary, null, 2)); const a = document.createElement(« a »); a.setAttribute(« href », dataStr); a.setAttribute(« download », « resume_plan_masse.json »); a.click(); }); /* Reset button */ resetBtn.addEventListener(« click », () => { // reset state state.scaleDenom = 500; scaleSelect.value = « 500 »; state.layers = { cadastral: true, existing: true, proposed: true, networks: true, parking: true, contours: false, legend: true, north: true, dimensions: true }; state.checklistCompleted = new Array(textes.checklist.length).fill(false); state.differentiateExistProj = false; slopeToggle.checked = false; legendEl.classList.toggle(« hidden », !state.layers.legend); northEl.classList.toggle(« hidden », !state.layers.north); toggleLegendBtn.setAttribute(« aria-pressed », String(state.layers.legend)); toggleExistingProposed.setAttribute(« aria-pressed », « false »); toggleNetworksBtn.classList.remove(« bg-slate-200 »); toggleNetworksBtn.classList.add(« bg-yellow-400 »); initChecklist(); render(); }); /* ————————- Accessibilité: keyboard shortcuts – C : toggle légende/nord – N : toggle contours (pente) – R : reset ————————- */ document.addEventListener(« keydown », (e) => { if (e.target && [‘INPUT’,’TEXTAREA’,’SELECT’].includes(e.target.tagName)) return; // ignore typing if (e.key.toLowerCase() === ‘c’) { toggleLegendBtn.click(); } else if (e.key.toLowerCase() === ‘n’) { slopeToggle.checked = !slopeToggle.checked; slopeToggle.dispatchEvent(new Event(‘change’)); } else if (e.key.toLowerCase() === ‘r’) { resetBtn.click(); } }); /* ————————- Render loop ————————- */ function render() { // ensure contours exist when requested if (state.layers.contours && planModel.contours.length === 0) generateContours(); // show/hide legend and north legendEl.classList.toggle(« hidden », !state.layers.legend); northEl.classList.toggle(« hidden », !state.layers.north); // render canvas drawPlan(); } /* ————————- Initial launch ————————- */ initChecklist(); render(); /* ————————- Commentaires sur usage d’APIs externes (optionnel) SI vous désirez intégrer des données externes (ex : plan cadastral / géométrie), utilisez uniquement des APIs publiques et gratuites, par ex : – Cadastre (France) via geo.api.gouv.fr (extraction parcelle) : URL exemple: https://geo.api.gouv.fr/communes?nom=paris Exemple de réponse JSON: [ { « nom »: « Paris », « code »: « 75056 », « codeDepartement »: « 75 », « codeRegion »: « 11 », « codesPostaux »: [« 75001 », « 75002 », « … »], « surface »: 105.4, « population »: 2148000 } ] – OpenStreetMap (overpass) pour récupérer voirie/bâtiments (requiert requête Overpass publique) URL Overpass API: https://overpass-api.de/api/interpreter Exemple (Overpass) réponse JSON (simplifié): { « elements »: [ { « type »: »way », « id »:12345, « tags »:{« building »: »yes »}, « nodes »:[…] } ] } N.B. : l’infographie actuelle est autonome et n’appelle aucune API externe. */ /* Fin du script */ /* Styles additionnels accessibles & design */ #infographie-plan-masse { font-family: Inter, ui-sans-serif, system-ui, -apple-system, « Segoe UI », Roboto, « Helvetica Neue », Arial; } #plan-canvas { background: linear-gradient(180deg, rgba(255,255,255,0.9), rgba(245,247,250,0.9)); border-radius: 6px; outline: 2px solid rgba(15,23,42,0.02); } button:focus, select:focus, input:focus { outline: 3px solid rgba(59,130,246,0.25); outline-offset: 2px; } @media (max-width: 768px) { #infographie-plan-masse { padding: 8px; } #plan-canvas { height: 300px !important; } }

Insight : un plan de masse réalisé à partir de relevés fiables réduit les risques de refus et facilite la mise en conformité du projet face aux contraintes territoriales.

Zonage, intégration au territoire et erreurs fréquentes à éviter

Le lien entre plan de masse et zonage est central : le plan sert à vérifier l’adéquation du projet avec le règlement du Plan Local d’Urbanisme ou toute autre règle locale. Il permet d’apprécier l’emprise au sol autorisée, les retraits obligatoires et la occupation du sol admissible. Le service instructeur s’appuie sur ces éléments pour contrôler l’impact sur les infrastructures et l’environnement bâti.

Parmi les erreurs les plus fréquentes figure l’absence de distinction entre l’existant et le projeté. Cette confusion conduit à des incompréhensions sur la surface créée et l’emprise supplémentaire. Un autre point fréquent est l’omission de cotes essentielles aux limites séparatives : sans ces mesures, l’administration ne peut valider le respect des distances réglementaires.

La non-indication des raccordements aux infrastructures (eau, électricité, assainissement) est également un motif courant de demande complémentaire. Un plan de masse utile identifie clairement les branchements existants et projetés, ainsi que les tranchées prévues si nécessaire. Pour anticiper ces exigences, la cartographie des réseaux doit être insérée et légendée.

Le cadastre peut servir de base, mais il ne substitue pas un plan de masse détaillé. Par exemple, un extrait cadastral montre la coupe parcellaire mais ne renseigne pas sur les hauteurs, les pentes et les équipements extérieurs, éléments indispensables pour l’instruction. Des guides pratiques aident à comprendre pourquoi le cadastre ne suffit pas et comment l’articuler avec un plan de masse élaboré (conseils pratiques pour le plan de masse).

Cas d’étude : une commune impose des retraits stricts en bordure de voie pour préserver un alignement d’arbres. Un promoteur présentant un plan de masse sans préciser l’emplacement des plantations existantes s’expose à un refus ou une demande de modification. Inversement, un projet qui conserve des zones perméables et intègre des systèmes de récupération d’eaux pluviales facilite les échanges avec les services techniques.

Pratiques recommandées :

1. Vérifier le règlement local d’urbanisme et les servitudes avant de dessiner l’implantation.
2. Distinguer clairement l’état initial et l’état futur par des hachures, couleurs ou annotations.
3. Indiquer l’orientation, l’échelle, les cotes et la description des infrastructures prévues.
4. Prévoir les mesures compensatoires en cas d’imperméabilisation importante.

En cluster urbain, l’intégration du projet au tissu existant implique des échanges avec les gestionnaires d’infrastructures. La coordination précoce évite des modifications coûteuses lors de l’instruction. Par exemple, l’anticipation d’un raccordement ENEDIS ou d’un branchement EU peut influer sur le positionnement final des stationnements et des accès.

Insight : une bonne préparation documentaire et la vérification du zonage permettent de réduire considérablement les délais d’instruction et de garantir une insertion harmonieuse dans le territoire.

Cas pratiques, exemples concrets et conseils pour l’instruction

Les cas pratiques permettent d’illustrer la diversité des usages du plan de masse. Prenons plusieurs situations : construction neuve sur terrain plat, extension sur parcelle en pente, installation d’une piscine, et division parcellaire. Chacune impose des niveaux de détail différents et des exigences documentaires spécifiques.

Pour une maison neuve, le plan de masse doit fournir l’implantation exacte, les stationnements, l’accès au réseau public et la gestion des eaux. La preuve de conformité passe par la cotation des distances aux limites et la précision des surfaces bâties. Pour une extension, l’attention se porte sur la surface créée et la représentation claire de l’existant et du projeté.

Un cas fréquent illustre l’importance de la topographie : une annexe construite dans une zone inclinée nécessite des cotes altimétriques afin de vérifier que la hauteur ne dépasse pas les limites réglementaires. Sans ces informations, l’instruction peut être suspendue.

Conseils pratiques pour accélérer l’instruction :

• Fournir un plan lisible, avec légende et repères clairs.
• Joindre des photos du terrain et des façades pour compléter la lecture du plan.
• Renseigner les plans de réseaux et indiquer les points de raccordement.
• Consulter les guides locaux et les fiches techniques pour s’assurer de l’adéquation du dossier.

Pour les particuliers souhaitant s’informer avant de constituer un dossier, des ressources pédagogiques en ligne détaillent les pièces et la manière de les remplir. Par exemple, des pages dédiées expliquent la fonction du plan de masse et proposent des exemples d’implantation réalistes (guide pour bien comprendre le plan de masse).

Enfin, la coopération avec un géomètre ou un architecte se révèle utile pour des projets complexes. L’intervention de professionnels garantit la qualité des relevés et la conformité technique, réduisant ainsi le risque de rejet administratif. Pour les démarches cadastrales préliminaires, des guides expliquent comment obtenir gratuitement les documents utiles et les intégrer au dossier (obtenir un relevé de propriété cadastral).

Insight : l’anticipation, la clarté et l’utilisation de ressources techniques adaptées sont les clés pour constituer un plan de masse qui facilite l’instruction et sécurise le projet urbain.

{« @context »: »https://schema.org », »@type »: »FAQPage », »mainEntity »:[{« @type »: »Question », »name »: »Quu2019est-ce qui distingue un plan cadastral du2019un plan de masse ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Le plan cadastral indique la du00e9limitation et la ru00e9fu00e9rence parcellaire. Le plan de masse complu00e8te ces donnu00e9es par les cotes, lu2019implantation des constructions projetu00e9es, les accu00e8s, les ru00e9seaux et la description de lu2019u00e9tat existant et projetu00e9. »}},{« @type »: »Question », »name »: »Quelle u00e9chelle choisir pour un plan de masse ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Les u00e9chelles courantes sont 1/500 pour une maison individuelle, 1/200 pour des terrains urbains plus denses et 1/100 pour des du00e9tails pru00e9cis. Lu2019u00e9chelle doit permettre la lecture claire des distances et des cotes. »}},{« @type »: »Question », »name »: »Peut-on faire soiu2011mu00eame son plan de masse ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Oui pour un projet simple si le plan est pru00e9cis, lisible et conforme aux attentes du service instructeur. Pour des configurations complexes, il est recommandu00e9 de faire appel u00e0 un professionnel (gu00e9omu00e8tre, architecte). »}},{« @type »: »Question », »name »: »Quels sont les u00e9lu00e9ments souvent oubliu00e9s ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Oublier le nord, lu2019u00e9chelle graphique, les cotes aux limites, la distinction existant/projetu00e9 et les raccordements aux ru00e9seaux sont des omissions fru00e9quentes qui entrau00eenent des demandes de piu00e8ces complu00e9mentaires. »}}]}

Qu’est-ce qui distingue un plan cadastral d’un plan de masse ?

Le plan cadastral indique la délimitation et la référence parcellaire. Le plan de masse complète ces données par les cotes, l’implantation des constructions projetées, les accès, les réseaux et la description de l’état existant et projeté.

Quelle échelle choisir pour un plan de masse ?

Les échelles courantes sont 1/500 pour une maison individuelle, 1/200 pour des terrains urbains plus denses et 1/100 pour des détails précis. L’échelle doit permettre la lecture claire des distances et des cotes.

Peut-on faire soi‑même son plan de masse ?

Oui pour un projet simple si le plan est précis, lisible et conforme aux attentes du service instructeur. Pour des configurations complexes, il est recommandé de faire appel à un professionnel (géomètre, architecte).

Quels sont les éléments souvent oubliés ?

Oublier le nord, l’échelle graphique, les cotes aux limites, la distinction existant/projeté et les raccordements aux réseaux sont des omissions fréquentes qui entraînent des demandes de pièces complémentaires.
